關于2021版新修《室外排水設計標準》(GB50014-2021)移動床生物膜反應器部分的解讀

發布時間:2021年06月07日 17:51 作者:管理員 點擊數:

來源:中國水網



導讀

2018年7月19日,住建部網站掛出了《室外排水設計標準》(以下簡稱標準)的征求意見稿,經過多方修訂,最終版于2021年4月9日發布,2021年10月1日正式實施。本文重點分析,新標準中對于移動床生物膜反應器部分的描述,以期為各位同行提供有價值的參考。


01 MBBR已成為主流工藝之一

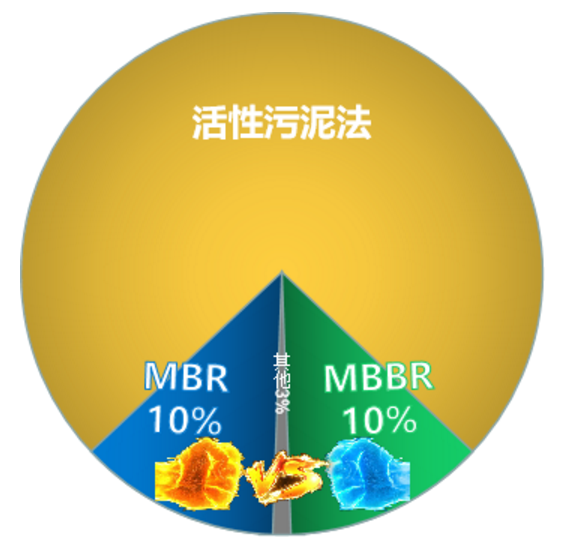

標準中表述,“刪除了塔式生物濾池和土地處理等工藝,補充了膜生物反應器(MBR)、移動床生物膜反應器(MBBR)和人工濕地等應用廣泛且運行可靠的工藝?!睋?jù)不完全統計,截至2020年底,MBBR在國內市政污水處理領域應用規模超過2000萬噸/天,考慮工業、微污染水領域應用合計規模超過2500萬噸/天。中國是全世界MBBR工藝應用規模、數量最多的國家,思普潤也是國內外完成MBBR項目數最多的企業,業績規模近1500萬噸/天。結合多個統計資料可知,國內市政領域MBR和MBBR應用規模相當,分別約占總處理規模的0.4%。MBBR在大規模推廣應用過程中,隨著設計施工運營經驗的不斷積累,相關從業人員對工藝標準化、規范化的設計訴求呼聲也越來越高,最終使得MBBR工藝得以列入新標準中。




02 表面負荷和有效比表面積構建了MBBR生化技術體系

各生化工藝均有自己的特點特征,并依據關鍵特征進行設計?;钚晕勰喾ㄒ晕勰嘭?fù)荷作為設計指標(kg污染物/kgMLSS/d),是基于單位質量活性污泥處理能力相對穩定。而MBBR工藝,不論是泥膜復合MBBR應用形式,還是純膜MBBR應用形式,其懸浮載體上生長的微生物膜,其單位質量生物量處理能力差異較大,和活性污泥有較大差異性,不能照搬活性污泥法的污泥負荷設計方法。生物膜處理性能的限制性因素為傳質,包括基質傳遞和溶解氧傳遞,而傳質與生物膜表面積密切相關,故MBBR以懸浮填料的表面負荷(g污染物/m2/d)進行設計。以表面負荷設計,可直接得出生化系統所需的生物膜面積,然后根據懸浮載體的有效比表面積(單位體積懸浮載體填料能實現良好傳質傳氧,且能生長有效微生物的受保護的表面積,通常為懸浮載體內部結構的內外壁及外部類齒輪狀突起的凹陷處)進行選型,進而得出特定型號懸浮載體的體積。


這種設計及選型方法原因:

1)表面負荷取值是基于有效比表面積,而非總比表面積;有效兩個字至關重要,懸浮載體有效比表面積/總比表面積在0.6-0.9,與產品本身密切相關,若混淆兩個概念,可能面臨有效生物膜面積不足、出水不達標風險;2)市面上懸浮載體多樣化,且多為專利產品,以有效生物膜面積作為量化依據,而非體積,既有利于規避產品單一來源問題,同時又可鼓勵創新,鼓勵研發有效比表面積更大的產品,為懸浮載體的多樣化奠定基礎,而非指定固定型號;3)需要的有效生物膜面積一定時,有效比表面積越大,懸浮載體體積越小,對于池容的占用越小,應鼓勵研發和應用有效比表面積較大的產品。表面硝化負荷范圍較大,主要影響包括:有機負荷影響、出水氨氮濃度影響(出水標準)、污泥濃度影響、系統分級影響、懸浮載體承擔進水硝化負荷影響、設計DO影響、抑制性因素影響。具體取值宜現場試驗,不具備條件時,可咨詢委托專業廠商進行設計計算。

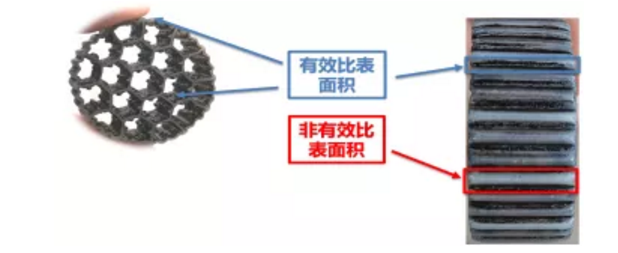

插播誤區排雷:依賴于懸浮載體表面增加粗糙度,進而增大有效比表面積的說法,看圖就知道,所謂的粗糙都會被生物膜填平的哦。

懸浮載體選型依據有《水處理用高密度聚乙烯懸浮載體填料》(CJ/T 461-2014)作為選型依據,CJ/T 461-2014規定了懸浮載體基本性能參數,尤其是有效比表面積。

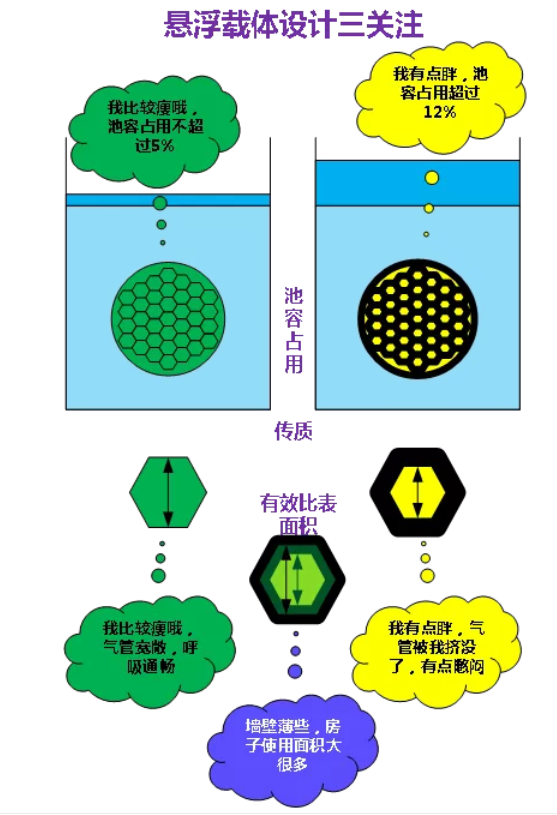

新型懸浮載體的開發,應朝著有效比表面積更大的方向發展,提高效率。開發新填料的時候,需要解決兩個矛盾:第一,空隙率和有效比表面積的矛盾。有效比表面積越大,空隙率可能會越低,對于池容的占用越多,縮減構筑物有效池容。根據標準,若選型的懸浮載體空隙率為90%,MBBR區填充率為60%時,所在區域池容占用將達到6%;若懸浮載體質量達不到行業標準要求,空隙率僅能達到80%時,此時60%填充率對于池容占用率將驟增至12%,這點容易被忽視。如何找到空隙率與有效比表面積的平衡,在填料的結構開發上具有極高的難度第二,壁厚和有效比表面積的矛盾。為簡化描述,將懸浮載體流道抽象為圓形,以流道直徑2.5mm為例,壁厚每增大0.5mm,則流道直徑將縮小0.5mm,流道周長縮小20%,即有效比表面積縮小20%;流道孔徑越小,毛細作用越顯著,實際有效比表面積將縮小更多。同時,流道變小,對于傳質影響更大,不利于微生物代謝。應確保懸浮載體理化要求的前提下,盡可能縮減懸浮載體壁厚。


03 MBBR表面反硝化負荷并未被遺忘

新標準中給出了表面有機負荷和表面硝化負荷的建議取值范圍,但并未給出表面反硝化負荷的建議取值范圍,原因包括:1)國內MBBR多為泥膜復合系統,即懸浮態活性污泥和附著態懸浮載體生物膜復合系統。強化反硝化有兩個途徑,增加反硝化菌生物量、提高碳源利用效率。當進水碳源充足時,增加反硝化菌生物量對于提高反硝化效果顯著。但國內污水絕大多數屬于碳源不足類型,此時提高碳源利用效率對于強化反硝化更有效率。提高碳源利用效率的途徑,即延長缺氧停留時間,增加碳源水解效率,同時為中慢速碳源利用增加時間。此時,缺氧區投加懸浮載體效率不如擴大缺氧區,增大缺氧區停留時間方式。設計中,首先進行池容核算,優先滿足缺氧反硝化池容,缺氧池容不足的部分切割好氧池容予以補足,好氧區池容不足的部分,通過在好氧區投加懸浮載體補足好氧硝化池容,“移好補缺,載體硝化”技術路線更為合理和經濟,也經受住了大量工程案例的考驗;2)反硝化負荷受碳源類型影響較大,受污泥濃度影響較大。原水碳源組成復雜,不同水質表面反硝化負荷差異較大, 數值上一般低于表面硝化負荷;外投碳源時,表面反硝化負荷較高,數值上一般高于表面硝化負荷。

因此,表面反硝化負荷數值范圍并未列入新標準。但不可否認的是,部分項目由于池容受限,當好氧區所需懸浮載體超過最大填充率,或考慮水力布置因素好氧區難以投加更多懸浮載體時,為不進行生化池的擴建,也可在缺氧區投加懸浮載體,強化反硝化效果,此類情形已有相關工程案例支撐,但要關注:

1)缺氧流化的水力流態設計,較好氧區實現流化難度更大;

2)缺氧攪拌器必須使用專用設備,防止與懸浮載體互相磨損;

3)缺氧攪拌器布置應科學合理,降低功率密度,建議輔助水力模擬進行流態優化;

4)若缺氧池容缺口較大,可考慮使用純膜MBBR工藝,純膜MBBR無需與活性污泥競爭,懸浮載體反硝化負荷反而比泥膜復合系統更高,同樣實現縮減池容的目的。

04 MBBR水力學特性不能忽視

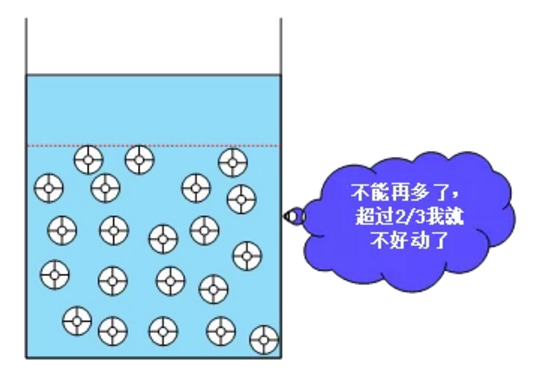

“懸浮填料的填充率不應得超過反應池容積的2/3;懸浮填料投加區域應設攔截篩網;移動床生物膜反應器池內水平流速不應大于35m/h,長寬比宜為2:1~4:1;當不滿足此條件時,應增設導流隔墻和弧形導流隔墻,強化懸浮填料的循環流動?!敝砸?guī)定填充率不超過2/3,因?yàn)楫?dāng)填充率超過此值后,流化所需的最小曝氣強度迅速增大,會增加懸浮載體流化能耗,不經濟。而對于水平流速的要求,同樣是考慮對于一般生活污水條件下,保證豎向曝氣流速/反應池水平流速>3,防止末端擁堵。


MBBR能夠成功實施有兩個關鍵,一則為生化方面,生物膜滿足處理負荷要求,達到處理效果;二則為水力方面,確保系統流化良好,生物膜傳質良好。而水力系統最終會影響傳質,進而影響生化性能,可以說水力流態是MBBR的重中之重。









本文所引用圖片及文字來源于網絡,版權歸原作者所有,本文旨在供讀者分享,如有侵犯您的權益或者版權請及時聯系我們,我們將在24小時內刪除,謝謝。
