DMBR雙膜內循環生物反應器
定型的成套設備適用于中、小規模低濃度有機廢水處理：
* 建制鄉鎮、村屯生活污水處理
* 度假村、風景旅游景區生活污水處理
* 綜合性醫院污水處理、 鄉鎮衛生院污水處理
* 垃圾滲濾液處理
* 其他廢水的處理
城市市政污水、工業園區污水及其他處理量大于定型設備參數時，可以采用模塊組合，或根據實際情況進行設計。
* 地域分散，場地有限>要求占地少
* 運營管理力量較薄弱，專業人才不足>要求自動化程度高、管理簡單
* 排放標準嚴，多數要求回用> 要求效率高，達到深度處理效果（最新版本：展會展板）
* 污泥處理困難 > 要求剩余污泥產量少
* 運營管理資金有限 > 要求電耗低、運行費用省

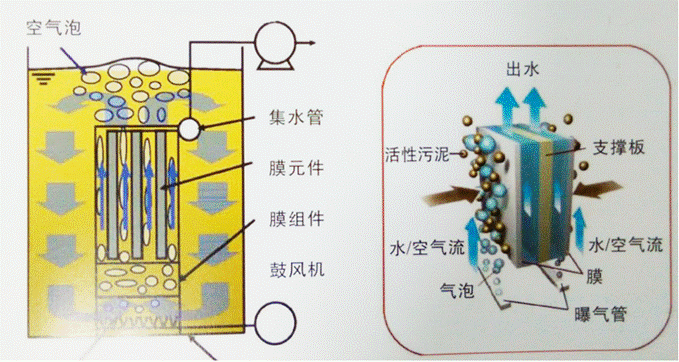

單一的膜——生物反應器處理技術利用膜分離技術與生物處理技術相結合，具有占地面積小、處理效率高、出水水質穩定等優點，用于中、小規模的低濃度有機廢水處理，出水可達到一級A標；但是單一的膜——生物反應器除了需要維持生物處理所需要的充氧曝氣量外，還需要對膜進行連續空氣沖洗，總曝氣量同常規的生物脫氮除鱗工藝相比，大約增加50%，其具有較高的能耗；同時污泥濃度較大，跨 膜壓差較高，膜的通量、工作周期和使用壽命受到影響，增加了膜投資和維護成本；剩余污泥產量相對較大，增加了污泥處理的難度。這些缺陷嚴重阻礙了膜—生物反應器技術在中、小規模低濃度有機廢水處理領域的廣泛應用。
生物膜法，利用棲附在反應池填料上的生物膜 和充分供應的氧氣，通過生物氧化作用，將廢水中的有機物和氨氮氧化分解，達到凈化目的。生物膜 法的優點，剩余污泥少，一般在150-350mg/L，僅有單一的膜—生物反應器懸浮污泥濃度的5-10%。
間歇曝氣法采用間隙曝氣在一個反應器內形成兼氧環境，有利于微生物同步脫氮除磷，同時節省能耗，廣泛用于SBR、CASS、CAST等工藝。
我司開發的雙膜內循環生物反應器，將膜—生物反應器技術、生物膜技術、間歇曝氣法有機地結合在一起、利用特定的氣水內循環結構，在反應器內形成兼氧環境，以利于微生物同步脫氮除磷，并且具有減少反應池容積、節省占地面積、減少剩余污泥、降低能耗等優點。
與常規MBR生物反應器相比，DMBR雙膜內循環反應器具有以下優勢：
* 曝氣量減少50%；
* 兼氧反應與生物膜技術相結合，生物更加豐富，剩余污泥大幅度減少，有機污泥近零排放；
* 反應器內懸浮污泥濃度低，跨膜壓差降低，膜通量大幅度減少，工作周期和使用壽命長；
* 同步脫氮除磷，效率高，反應池容積?。?* 采用觸摸屏和可編程控制器自動控制，具有遠程控制功能，利于運行管理和監控。
生活污水處理后達到GB18918-2002一級A標準
項目 | CODcr （mg/L） | 懸浮物 （mg/L） | NH3-N (mg/L) | T-N (mg/L) | T-P (mg/L) |
生活污水 （進水） | 100-400 (平均250) | 60-200 （平均130） | ≤30 | ≤30 | ≤2 |
GB18918-2002 一級A標準 | 50 |
10
| 5 | 15 | 0.5 |
去除率 | ＞85% | ＞95% | ＞90% | ＞60% | ＞84.5% |
醫院污水處理后出水達到《醫療機構污染物排放標準》（GB18466-2005)排放標準
項目 | CODcr （mg/L） | 懸浮物 （mg/L） | NH3-N (mg/L) | 動植物油 (mg/L) | 大腸桿菌 (MPN/L)
|
醫院污水 （進水） | ≤60 | ≤250 | ≤40 | ≤50 | 10000 |
GB18466-2005 （出水） | 60 | 20 | 15 | 5 | 5 |
去除率 | ＞90% | ＞92% | ＞60% | ＞90% | ＞95% |
1、 DMBR-F-XG/XF型（矩形）
規格型號 | 處理水量 （m3/d） | 外形尺寸 長X寬X高 | 反應池有效容積（m3） | 占地面積 （m2） | 運行功率 （KW） | 設計基礎荷載 （KN/m2） |
DMBR-F25-XG/XF | 25 | 4×2.0×2.6 | 10 | 8 | 1.50 | 40 |
DMBR-F50-XG/XF | 50 | 7×2.0×3.2 | 22 | 21 | 2.20 | 50 |
DMBR-F100-XG/XF | 100 | 9×2.0×3.2 | 37.5 | 27 | 3.00 | 50 |
DMBR-F150-XG/XF | 150 | 8×2.8×3.5 | 50 | 35 | 4.00 | 50 |
DMBR-F300-XG/XF | 300 | 10×2.8×3.5 | 85 | 43 | 5.50 | 60 |
DMBR-F350-XG/XF | 350 | 12×2.8×3.5 | 92.4 | 46 | 5.80 | 60 |
DMBR-F400-XG/XF | 400 | 14×2.8×3.5 | 100 | 52 | 6.00 | 60 |
DMBR-F500-XG/XF | 500 | 15×2.8×3.5 | 110 | 55 | 6.50 | 60 |
DMBR-F800-XG/XF | 800 | 2×（14×2.8×3.5） | 200 | 60 | 11.00 | 60 |
DMBR-F1000-XG/XF | 1000 | 3×(15×2.8×3.5) | 220 | 220 | 13.00 | 60 |
DMBR-F1500-XG/XF | 1500 | 3×(15×2.8×3.5) | 330 | 300 | 19.50 | 60 |
DMBRF2000-XG/XF | 2000 | 4×(15×2.8×3.5 | 727 | 320 | 26 | 60 |
DMBR-F2500-XG/XF | 2500 | 5×(15×2.8×3.5) | 900 | 234 | 32.5 | 60 |
DMBR-F3000-XG/XF | 3000 | 6×(15×2.8×3.5) | 900 | 234 | 39．0 | 60 |
注：?jiǎn)巫鬯幚砹?gt;500m3/d，可以采用模塊組合，或根據實際情況進行設計。
2、DMBR-Y-XG/XF型(圓型)
規格型號 | 處理水量 （m3/d） | 外形尺寸 直徑Φ×長 | 總體有效容積 （m3） | 占地面積 （m2） | 運行功率 （KW） | 設計基礎荷載 （KN/m2） |
DMBR-Y25-XG/XF | 25 | Φ3×4 | 15 | 18 | 2.20 | 40 |
DMBR-Y50-XG/XF | 50 | Φ3×6 | 24 | 28 | 2.00 | 40 |
DMBR-Y100-XG/XF | 100 | Φ3×9 | 42 | 40 | 3.00 | 40 |
DMBR-Y120-XG/XF | 120 | Φ3×10 | 48 | 44 | 3.50 | 40 |
DMBR-Y150-XG/XF | 150 | Φ3×12 | 60 | 52 | 4.00 | 40 |
DMBR-Y200-XG/XF | 200 | Φ3×13 | 66 | 56 | 4.50 | 40 |
DMBR-Y250-XG/XF | 250 | Φ3×14 | 72 | 66 | 5.00 | 40 |
DMBR-Y300-XG/XF | 300 | Φ3×15 | 78 | 64 | 5.50 | 40 |
注：?jiǎn)巫鬯幚砹?gt;700m3/d，可以采用模塊組合，或根據實際情況進行設計。
3、DMBR-Z-XG/XF型(一體化圓型，含調節池)
規格型號 | 處理水量 （m3/d） | 外形尺寸 直徑Φ×長 | 總體有效容積 （m3） | 占地面積 （m2） | 運行功率 （KW） | 設計基礎荷載 （KN/m2） |
DMBR-Z25-XG/XF | 25 | Φ3×6.5 | 28 | 30 | 2.20 | 50 |
DMBR-Z40-XG/XF | 40 | Φ3×8 | 36 | 36 | 2.20 | 50 |
DMBR-Z50-XG/XF | 50 | Φ3×9 | 42 | 40 | 2.75 | 50 |
DMBR-Z60-XG/XF | 60 | Φ3×10 | 56 | 44 | 3.25 | 40 |
DMBR-Z80-XG/XF | 80 | Φ3×13 | 70 | 56 | 3.75 | 50 |
DMBR-Z100-XG/XF | 100 | Φ3×15 | 81 | 64 | 4.50 | 50 |
注：?jiǎn)巫鬯幚砹?gt;100m3/d，可以采用模塊組合，或根據實際情況進行設計。
說明：
（1）本設備處理量以西南地區鄉鎮污水為參考，用于處理其它類似污水，需要根據廢水水質情況，調整處理量，具體情況可咨詢本公司技術部門。
（2）用于處理一般醫院廢水，設備處理量按生活污水處理量的50%-70%
（3）超出本說明書適用進水水質范圍，或水溫低于12℃，需要調整處理量，具體情況可咨詢本公司技術部門。
4、MBR膜材質選擇
? PP改性中空纖維膜：使用壽命3-4年
? PVDF中空纖維膜：使用壽命5-8年
? PTFE中空纖維膜：使用壽命8年以上
5、生物填料選擇
XG型：親水性懸掛填料，比表面積大，使用壽命5-7年，適合于氨氮濃度較高、溫度較低的廢水；填料更換比較麻煩。
XF型：親水性懸浮填料，比表面積較小，使用壽命8-10年，適合氨氮濃度低、水溫較高的廢水；填料更換容易

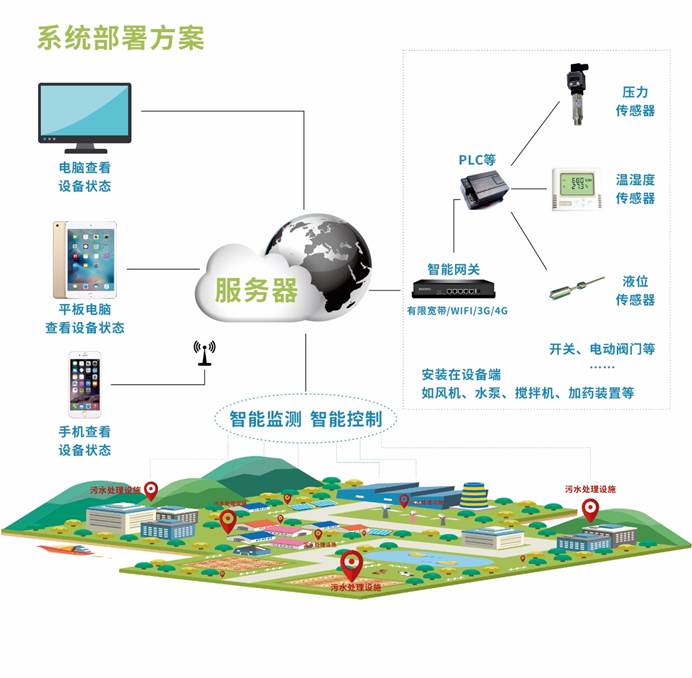

雙膜內循生物反應器采用PLC和觸摸屏控制，預留遠程端口，可采用GPRS、CDMA遠程通訊網絡與監控中心雙向通信，實現網絡化管理。
也可通過移動終端可能在環境數據中心查詢包括企業信息、監測點信息、實時監控?cái)?shù)據、報警數據、連接狀態及歷史數據等信息。也可以根據權限對現場設備進行遠程操控。
1. 需要提供準確的原水水質資料和處理標準，以供復核反應池負荷；
2. 提供設備放置方式，注明基礎相對標高，地上式、地埋式或半地上式；
3.除DMBR-C型，本設備不含集水池（或調節池）、粗、細格柵和污水提升泵；
4. 進入本設備的廢水顆粒不宜超過2mm；
5. 根據用戶需求，可實行遠程自動控制和視頻監控；
6. 保修期內本公司提供免費維護服務。
